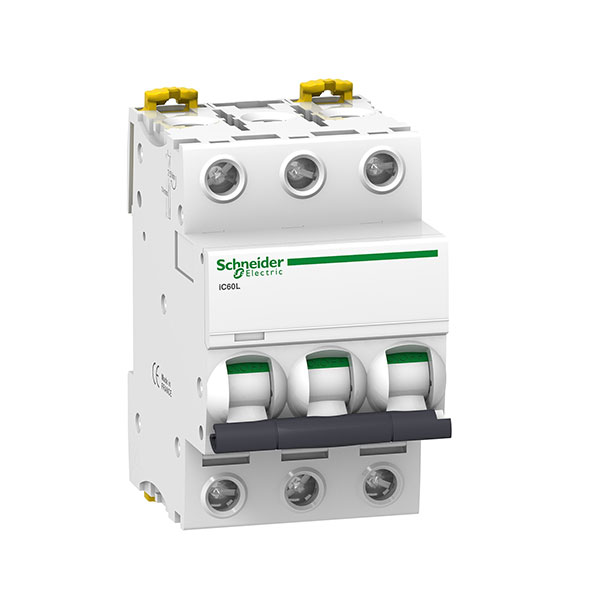

Cầu dao tự động Acti9 MCB iC60L 3P 15kA 400V

Mô tả

Dòng Acti9 với các sản phẩm phong phú, đa dạng, đáp ứng cho mọi nhu cầu sử dụng khác nhau

Dòng cầu dao tự động Acti9 MCB: 1P, 2P, 3P, 4P dùng để kiểm soát, bảo vệ quá tải và ngắn mạch. Dùng trong mạng lưới dân dụng hoặc công nghiệp. Tiêu chuẩn IEC 60898, IEC 60947-2.

Cầu dao chống dòng rò (RCCB): Phù hợp với tiêu chuẩn IEC 61008-1. Cách ly, đóng cắt, chống dòng rò.

Cầu dao bảo vệ được tích hợp chống dòng rò (RCBO): Bảo vệ quá tải và chống dòng rò Phù hợp với tiêu chuẩn IEC 61009-1

Thiết bị chống sét lan truyền (SPD): Bộ chống sét bảo vệ quá điện áp cho các thiết bị dân dụng (tivi, tủ lạnh, máy tính…), viễn thông và điện tử công nghiệp

• Dòng sản phẩm: Acti9 iC60L MCB
• Cầu dao tự động Acti9 iC60L MCB 2P 15kA 230V C curve
• Màu sắc: Trắng
• Công nghệ trip unit cơ học kết hợp cảm nhiệt và từ tính
• Loại mạng: AC, DC
• Số cực được bảo vệ: 2
• Dòng điện định mức [In]:
  • A9F94206: 6A
  • A9F94210: 10A
  • A9F94216: 16A
  • A9F94220: 20A
  • A9F94225: 25A
  • A9F94232: 32A
  • A9F94240: 40A
  • A9F94250: 50A
  • A9F94263: 63A
• Loại mạng: AC, DC
• Mã đường cong: C
• Khả năng ngắt:
  • 15000 A Icn at 400 V AC 50/60 Hz theo EN/IEC 60898-1
  • 50 kA Icu tại 220…240 V AC 50/60 Hz theo EN/IEC 60947-2
  • 70 kA Icu tại 12…60 V AC 50/60 Hz theo EN/IEC 60947-2
  • 70 kA Icu tại 100…133 V AC 50/60 Hz theo EN/IEC 60947-2
  • 20 kA Icu tại <= 125 V DC theo EN/IEC 60947-2
  • 20 kA Icu tại 440 V AC 50/60 Hz theo EN/IEC 60947-2
  • 25 kA Icu tại 380…415 V AC 50/60 Hz theo EN/IEC 60947-2
• Loại sử dụng:
  • Loại A theo EN 60947-2
  • Loại A theo IEC 60947-2
• Khả năng cách ly:
  • Có theo EN 60898-1
  • Có theo EN 60947-2
  • Có theo IEC 60898-1
  • Có theo IEC 60947-2
• Tiêu chuẩn:
  • IEC 60947-2
  • EN 60898-1
  • IEC 60898-1
  • EN 60947-2
• Tần số mạng: 50/60 Hz
• Giới hạn ngắt từ: 8 x In +/20 %
• Khả năng ngắt hoạt động [Ics]:
  • 12.5 kA 50 % theo EN 60947-2 380…415 V AC 50/60 Hz
  • 10 kA 50 % theo EN 60947-2 440 V AC 50/60 Hz
  • 12.5 kA 50 % theo IEC 60947-2 380…415 V AC 50/60 Hz
  • 10 kA 50 % theo IEC 60947-2 440 V AC 50/60 Hz
  • 25 kA 50 % theo EN 60947-2 220…240 V AC 50/60 Hz
  • 25 kA 50 % theo IEC 60947-2 220…240 V AC 50/60 Hz
  • 35 kA 50 % theo EN 60947-2 12…133 V AC 50/60 Hz
  • 35 kA 50 % theo IEC 60947-2 12…133 V AC 50/60 Hz
  • 7500 A 50 % theo EN 60898-1 400 V AC 50/60 Hz
  • 7500 A 50 % theo IEC 60898-1 400 V AC 50/60 Hz
  • 20 kA 100 % theo EN 60947-2 72…125 V DC
  • 20 kA 100 % theo IEC 60947-2 72…125 V DC
• Lớp giới hạn:
  • 3 theo EN 60898-1
  • 3 theo IEC 60898-1
• Điện áp cách điện định mức [Ui]
  • 500 V AC 50/60 Hz theo EN 60947-2
  • 500 V AC 50/60 Hz theo IEC 60947-2
• Điện áp chịu được xung định mức [Uimp]
  • 6 kV theo EN 60947-2
  • 6 kV theo IEC 60947-2
• Chỉ báo vị trí tiếp điểm: Có
• Loại điều khiển: Gạt
• Báo hiệu tại chỗ: Chỉ báo ngắt
• Chế độ lắp đặt: Cố định
• Tương thích với thanh nối thanh và khối phân phối trên hoặc dưới: Có
• Chế độ lắp đặt: Bằng kẹp
• Được lắp đặt trên thanh DIN có 4 pitches có độ rộng là 9 mm
• Kích thước: 85x36x78.5 mm
• Trọng lượng: 0.25kg
• Độ bền cơ học: 20000 chu kỳ
• Độ bền điện: 10000 chu kỳ
• Cầu đấu dây:
  • Đầu nối đơn (trên hoặc dưới) 1…25 mm² cứng
  • Đầu nối đơn (trên hoặc dưới) 1…16 mm² mềm
• Chiều dài tách dây: 14 mm cho kết nối trên hoặc dưới
• Mômen Siết Chặt:
  • A9F94206: 2 N.m trên hoặc dưới
  • A9F94210: 2 N.m trên hoặc dưới
  • A9F94216: 2 N.m trên hoặc dưới
  • A9F94220: 2 N.m trên hoặc dưới
  • A9F94225: 2 N.m trên hoặc dưới
  • A9F94232: 3.5 N.m trên hoặc dưới
  • A9F94240: 3.5 N.m trên hoặc dưới
  • A9F94250: 3.5 N.m trên hoặc dưới
  • A9F94263: 3.5 N.m trên hoặc dưới
• Bảo vệ rò điện: Khối riêng biệt
• Mức độ bảo vệ IP:
  • IP20 theo IEC 60529
  • IP20 theo EN 60529
• Độ ô nhiễm:
  • 3 theo EN 60947-2
  • 3 theo IEC 60947-2
• Hạng mức quá áp: IV
• Khả năng chịu nhiệt đới: 2 theo IEC 60068-1
• Độ ẩm tương đối: 95 % Icu tại 55 °C
• Độ cao hoạt động: 0…2000 m
• Nhiệt độ môi trường khi hoạt động: -35…70 °C
• Nhiệt độ môi trường khi lưu trữ: -40…85 °C
